Comment mettre en rack sa station

Publié par F6CNK sur 7 Novembre 2008, 16:14pm

Catégories : #radioamateur

Bonjour,

Il y a longtemps on ne savait que faire des racks 19 pouces : direction la poubelle.
Or maintenant cela ne se trouve pas facilement....

L'idée est de mettre toute la station AM ensemble afin de pouvoir
choisir le recepteur qui sera en service avec le G 222tr.

Cela facilitera également les raccordemnts ainsi que les branchements.....

La solution est de prendre des montants d'étagère ultra-lourdes qui sont en vente
dans une grande surface de bricolage.....Non, ce n'est pas Cast....  mais l'autre Le Roy......

Ces montant supportent une charge de 2 tonnes.

recette pour faire un bon rack OM :

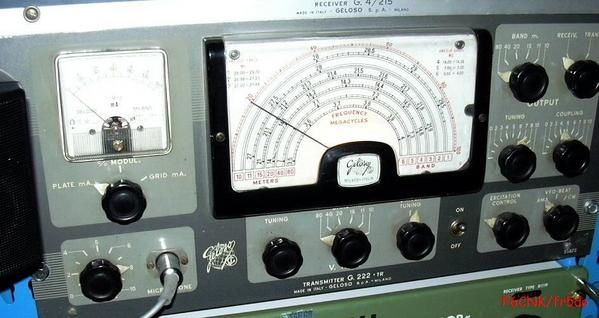

-prendre un Géloso G 222Tr ( Tx AM)



































Et son recepteur associé : le g4/215









































Ajouter d'autres ingrédients :

un Hammarlund bc779:









































et un HRO-5


































Ajoutez y un Sailor r1199 et un Racal ra217:















































Et après quelques heures de montage , vous obtenez un simili rack 19 pouces .....de 1m80 de haut.
4 roulettes et c'est bon pour le service .....

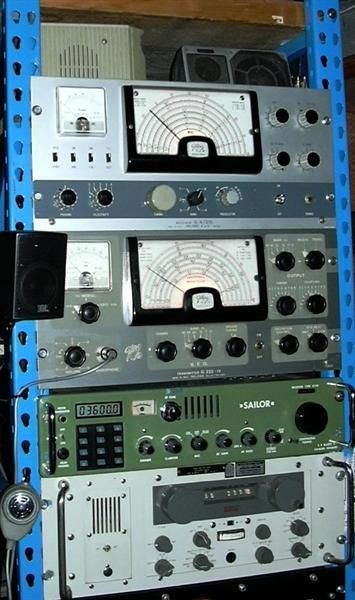

Et maintenant la vue globale :

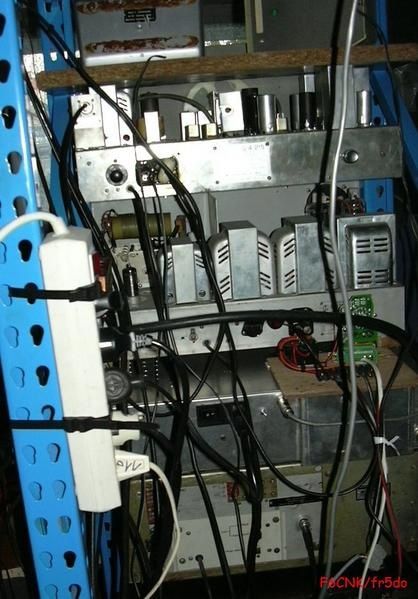

et l'arriere....Et son lot de cables.




























































Les haut-parleurs sont sur le haut , les alimentations en bas ...
Les recepteurs sont mis en stand- by par un relais commandé par le G222.

Le seul problême constaté et résolu est la detection de la HF par les différents HP ;
ceci a été résolu par un court circuit des HP pendant l'émission.


73 s de Chris F6cnk
