Bonjour,

Depuis quelques jours, je me régale sur les bandes HF en découvrant toutes les possibilités
d'un SDR, made in India, le WonderRadio de la société SDRTEC.

Quelques lignes dans certaines revues Radioamateurs  ( hélas disparues ...RIP) ont attiré mon attention.
Un petit tour sur Internet :  www.sdrtec.com  et  une longue réflexion..............Et c'est parti....

Commande directe sur le Net, paiement par Paypal et 3 semaines d'attente.
Le colis arrive et voilà la platine toute montée.
La doc est à télécharger chez Sdrtec  (15 pages)































;











Le tour de la carte
:

    -alimentation 13,8 v sous 1,25 A

     -Le DDS interne est géré par un port parallele  (rare maintenant) ; possibilté d'utiliser un convertisseur
        USB  Parallele

      - prise antenne par BNC

      - entrées et sorties par 5 jack stéréo

Caractéristiques:


    Entierement  compatible avec le SDR1000 , il utilise le même programme PowerSdr   v 1.14
    réception de 12 khz à 60 mhz
    émission bandes amateurs de 1.8 mhz à 50 mhz .
     puissance de sortie 1 W

     et tous modes SVP.

matériels complémentaires

      Un ordinateur puissant
; processeur minimal 2 Ghz

       Une tres bonne carte son , l'idéal étant la M44 de Delta.



quelques images







































les filtres de bandes émission






































  le convertisseur +15 V et -15 V

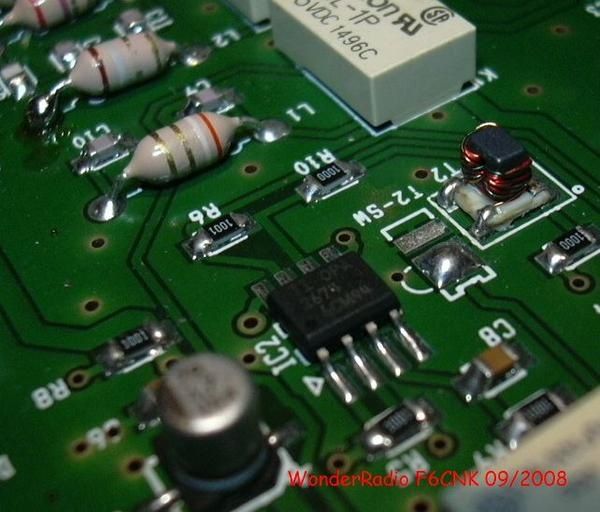

le final émission IC2 double ampli op de puissance  ; 1 watt

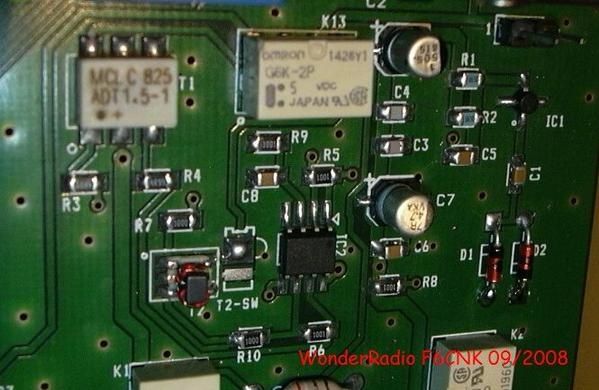

La même chose et à droite on apercoit IC1  qui est le préampli reception.

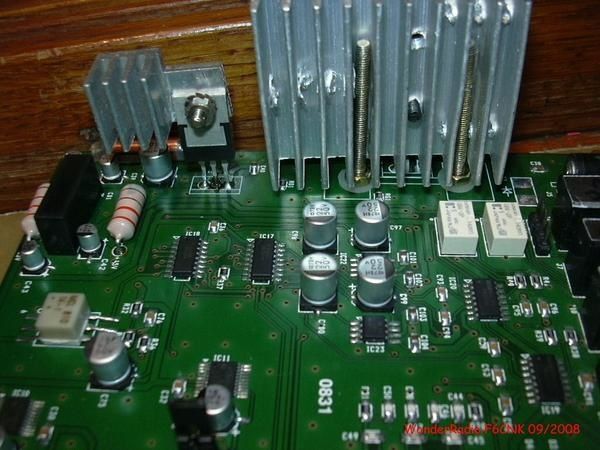

    les régulateurs 5 V à gauche et 12 V à droite

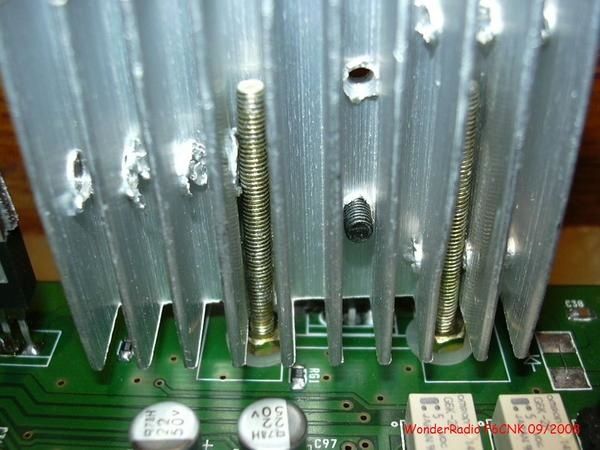

  OH  que c'est pas beau !!!!!!!!!   le vilain radiateur et son horrible fixation !!!!!

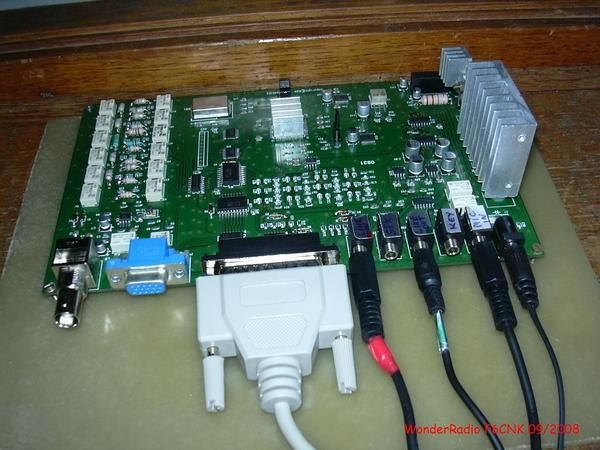

Quelques branchements .........






BILAN

  COUT MODIQUE PAR RAPPORT AU SDR1000  , le tiers !!!!
  ENTIEREMENT COMPATIBLE AVEC LE SDR1000

  CE CLONE A TOUTES LES QUALITES DE SON PREDECESSEUR.




73 's de Chris F6CNK
