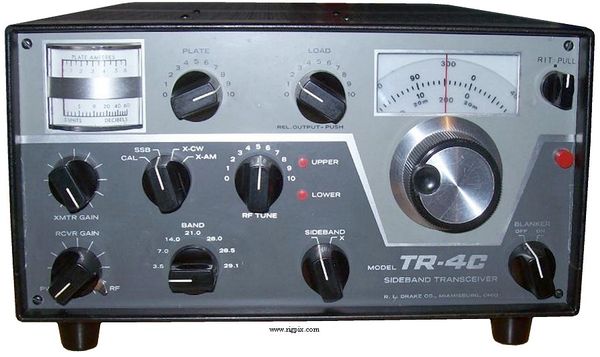

Drake TR4C remise en route. 1ere partie.

Publié par F6CNK sur 9 Avril 2016, 13:59pm

Catégories : #radioamateur

Drake TR4C remise en route. 1ere partie.

Bonjour à tous,

Il y a plus d'un mois, j'ai trouvé dans une brocante radio un Drake TR4C de 1973, accompagné de son alimentation d'origine AC-4 et d'un micro d'époque Electrovoice 729 srd, le tout en bon état et à un QSJ raisonnable.

L'appareil était en état de marche mais nécessitait quelques réglages...

ac-4 power supply

ac-4 power supply

schéma de l'alimentation AC-4 Drake

schéma de l'alimentation AC-4 Drake

electro voice 729srd

electro voice 729srd

les caractéristiques du micro 729srd

les caractéristiques du micro 729srd

Problèmes constatés :

  • Une ronflette 50 hz en réception
  • le cadran des fréquences totalement décalé
  • un manque de sensibilité sur toutes les gammes

premières vérifications

  • vérification des condensateurs chimiques dans l'alimentation et dans le TR4c
  • passage des tubes sur le lampemètre pour tester l'état des lampes
  • vérification de la valeur des résistances
  • test des condensateurs .

bilan

  • le condensateur chimique C135 est Hs et a donc été changé, faisant partie d'un condensateur multiple, son fil a été dessoudé et un autre condensateur chimique l'a remplacé.
  • tous les tubes répondent aux caractéristiques, seul l'OA2 qui me semblait inactive a été remplacée pour assurer une meilleure régulation.
  • Quelques résistances avaient changé de valeur et donc elles ont été remplacées.
  • Les condensateurs de 0.47 microfarad ont été changés ( en rouge sur la photo) ils sont trop gros mais......ils étaient disponibles dans les réserves!!!!
tr4c dessous

tr4c dessous

Pour terminer cette première partie, je vous livre le schéma du tr4c et son architecture.

A bientôt pour la suite :

  • les oscillateurs quartz du changement de fréquence
  • le réalignement du cadran
  • les améliorations du tr4c
  • l'adjonction du fréquencemètre DD-103
le schéma du TR4C  ( une des versions!!)

le schéma du TR4C ( une des versions!!)

le bloc fonctionnel

le bloc fonctionnel

C'est tout pour l'instant....

73 s de Chris F6CNK
