SDR Softrock 40 V6

Publié par F6CNK sur 29 Juillet 2006, 10:00am

Catégories : #radioamateur

Bonjour
Apres un long moment passé a du bricolage je vous présente ma dernière réalisation.
Il s'agit d'un recepteur piloté par un logiciel (SDR)  qui connait un engouement sans précédent
outre-atlantique .
Un coup de tête , un mel et je commande le kit .

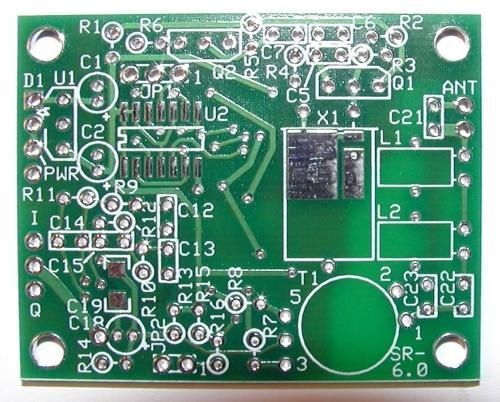

Quelques jours apres je le reçois et decouvre le minuscule circuit imprimé :
































































  Un moment de panique car il y a des CMS  ; 10 condos de 0,1 microfarad et 4 circuits intégrés.
Les resistances sont des 1% donc à vérifier au conroleur .
Le montage se passe sans trop de probleme si on dispose d'un fer à souder avec une panne
tres fine , et une bonne loupe !!!!!
La seule difficultée est la soudure des Circuits intégrés !!!!!!  Un matin de préférence , sans trembler!!!!  et avec de la tresse pour enlever le surplus .

Avant la mise sous tension , vérification des soudures et Hop , cela fonctionne

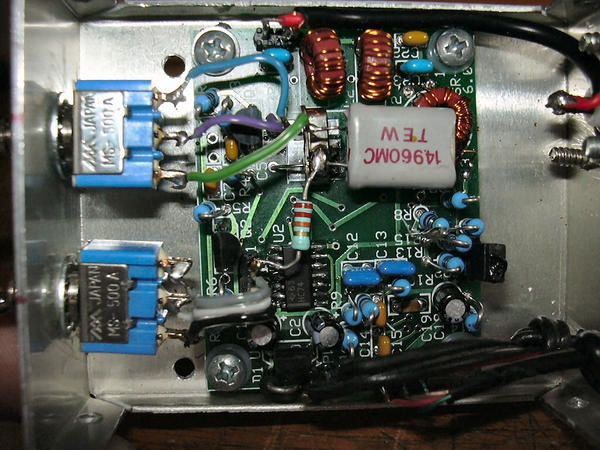

Softrock 40 V6 mods F6CNK

































   L'ensemble est tres petit , comme une petite boite d'allumettes !!!!




Softrock 40 V6 F6CNK  (1)






  Softrock 40 V6 enclosure
































  Et voilà le schéma :





Softrock 40 V6 Schematic

































  Modifications faites :

  Deux quartzs commutés celui d'origine et un de 14.960 pour écouter la portion 3.750 Mhz
  Un résistance de 22K soudée sur R6

  Avantages :
  Une reception extraordinaire avec un nombre mini de composants (digne du FT1000)
  Multimodes
  Possibilté d'enregistrer

 Inconvénients ;
  Actuellement piloté par quartz , il faudra monter un VFO DDS
  Des frequences images nombreuses
  Une carte son à changer pour bénéficier d'une plus grande couverture  en frequence .


Logiciel :

Celui qui va bien :
PowerSDR 1.6.3  pour softrock



























Pour  terminer , voila le softrock en position sur le commutateur !!!!






Softrock 40  final














































 Je suis à votre disposition pour d'autres renseignements .
73 s de Chris
F6CNK


Commenter cet article

pollet 06/04/2009 16:24

Salut mon Ami Christian et bravo pour ta réalisation,ce matin j'ai eu cette surprise de communiquer via internet avec va2nrj l'amiRobin de Montréal c'était super on c'est régalé pendant 1/2 heure salut et bises au qra de Berthe & pierrot F6DVG

FRanck 21/02/2009 22:17

Bonjour,je voudrais bien réaliser un RX en kit mais on peut on en trouver à prix OMmerci

ROBIN Guillaume 13/08/2007 16:31

Je cite :Des frequences images nombreuses.Une carte son à changer pour bénéficier d'une plus grande couverture  en frequence .J'ai moi même réalisé des SDR de plusieurs types, et le problême des "fréquences images" dont vous parlez disparait lorsque vous achetez une vraie carte son. Oubliez celle intégrée à la carte mère du PC elle ne possède pas des filtres passe bas à pente assez raide et ne vous causera que des problêmes.Je vous conseille une carte son, de préférence de marque. Vous vous en tirerez pour moins d'une trentaine d'euros et serez (agréablement) étonné du résultat.

desaeger 29/06/2007 22:56

ON4KDG73 félicitation pour votre site.Mais je recherche le schéma du recepteur Thomson csf   RR-81-AAlim RR-816AOu un lien qui pourrait m'aider.Merçi de votre aide.

f0etr 21/12/2006 20:17

bonjour a vous je vien de voir le site et sur la photos que vous avez j ai le meme type de materiel et je ne c est pas a quoi sa sert pouvez vous me dire merci je suis dedutant merci a vous et bonne fete je pet faire des photos et vous les faire passee pour voir a bientot j luc

F6CNK 01/04/2007 19:12

Bonjour , je m'excuse pour le retard mais j'ai oublié de regarder les commentaires faitssur le Blog.Le SDR softrock est un recepteur digital qui est sur le principe de la BF.Avec peu de choses on sort de la SSB ou de la CW sur un ordinateur.La reception est meilleure que sur certains postes plus chers.La réalisation du Kit est dure car il ya des minis composants CMSMerci du commentaireChris F6CNK
