SDR à base d'une clé USB TNT

Publié par F6CNK sur 28 Octobre 2012, 15:19pm

Catégories : #radioamateur

Bonjour



 La technologie moderne permet la réception de la TNT sur une simple clé USB.

 De nombreux articles, qui se trouvent sur internet , décrivent le detournement des fonctions

de cette clé en récepteur SDR.



 J'ai donc décidé de tester ce matériel.



  Vous pouvez cliquer sur les photos pour les agrandir.



 Achat d'une clé USB TNT



   Le modèle retenu est la clé TERRATEC CINERGY  TStick RC HD qui convient parfaitement.

   Attention : certaines clés ne sont pas compatibles , il faut un chips RTL2832u

   et un tuner E4000,    cette configuration est idéale.....



   En stock, chez Amazon   (4/11/2012)

http://www.amazon.fr/dp/B0037YX5UI/ref=asc_df_B0037YX5UI10427252?smid=A1X6FK5RDHNB96&tag=googlefrshopp-21&linkCode=asn&creative=22782&creativeASIN=B0037YX5UI



une chinoise qui fonctionne :



http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&item=271058469495&ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2648



DSCN0389







DSCN0381

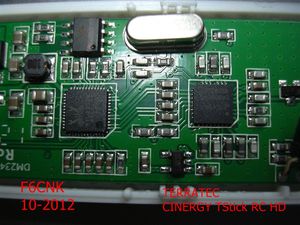

DSCN0383



           On pourrait trés bien changer la prise télé pour une bnc , mais je souhaite garder

la possibilité de regarder la TNT !!!!



      Installation des drivers



         Pour cette phase je vous recommande un superbe tuto :



http://www.spiwit.net/2012/08/18/tuto-installation-du-rtl-sdr-sous-windows/



         J'ai trouvé que l'installation sous windows seven était plus rapide

         et sans prise de tête !!!!!  alors que celle sous XP est plus rock and Roll !!!!



          Dans tous les cas , il faut un PC bien musclé car c'est le logiciel qui fait tout !!!



          Pour ma part  un pentium 4  3Go avec 2 Go de ram à la station

          ou un portable Asus X50 double coeur avec 4 Go sous seven.



         Si tout se passe bien !!! ( et après quelques heures de galère ....)

         La clé branchée sur une antenne convenable , je reçois de 55 Mhz

         à 1,2 Ghz, tous modes.





     Evolution du SDR



          Pour avoir un SDR universel, il serait bien que la plage de fréquences couvertes

descende plus bas. Pour cela, une seule solution, un convertisseur de fréquence en entrée.

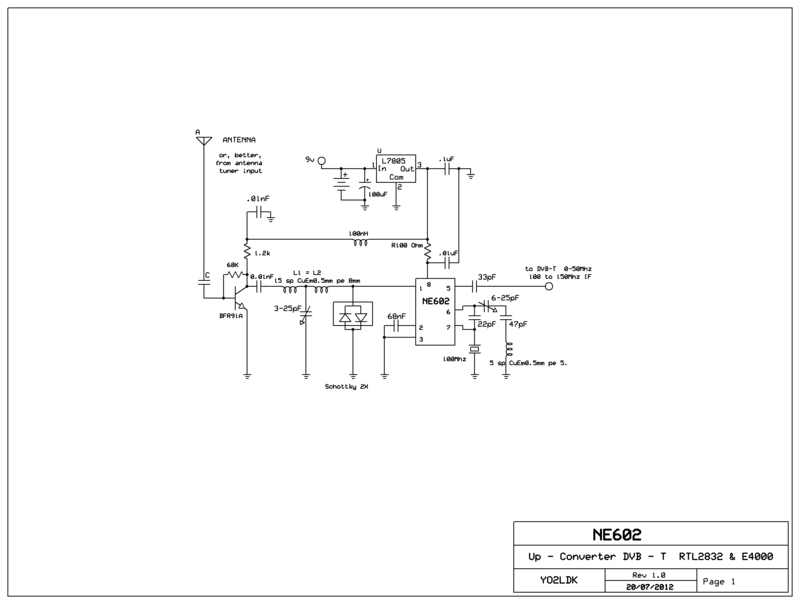

      un autre schéma :








   Mais j'ai craqué sur une platine disponible sur Ebay :

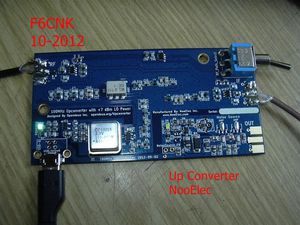

   100 Mhz Up Converter NooElec

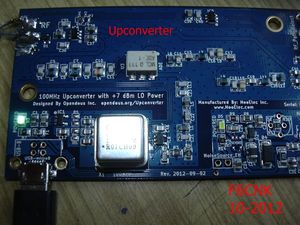

DSCN0390





DSCN0391





      D'un prix plus que raisonnable, avec le port gratuit, c'est une vrai affaire

       (moins de 50 € ).  J'ai supprimé les connecteurs ( pas en stock !!!)

       et l'alimenattion en mini USB a été fournie

      par celle de mon téléphone portable ( samsung gio).



      De plus cette platine offre un interrupteur permettant de la mettre en by-pass.



      Nous avons donc une couverture continue de 1 Mhz à 1,2 Ghz pour moins de 100 € !!!!





DSCN0384





Pour éviter que tout cela se ballade, j'ai finalement monter les 2 ensembles

sur une plaque cuivrée en isolant avec du double faces et en soudant des

liaisons à la masse pour fixer le tout.....





DSCN0395



J'ai également constaté qu'une seule prise USB ne suffisait pas

pour alimenter les 2 platines  (dommage) , je garde donc l'alim 5v pour le Upconverter.

( Maj du 1/11/2012)



Bon, tout le monde peut se tromper !!!!!

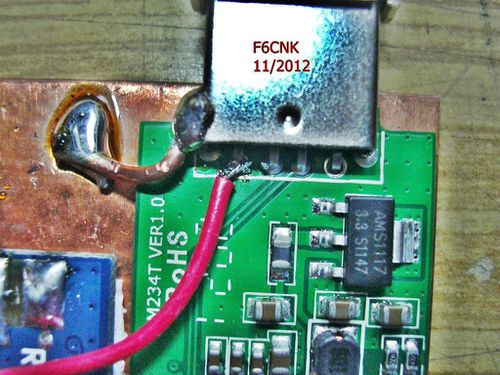

Je vous signale que la prise micro_usb de l'alim ne tient que par ses micro-soudures!!!!

Donc la mienne s'est tirée avec la prise de l'alim du téléphone........!!!!!!

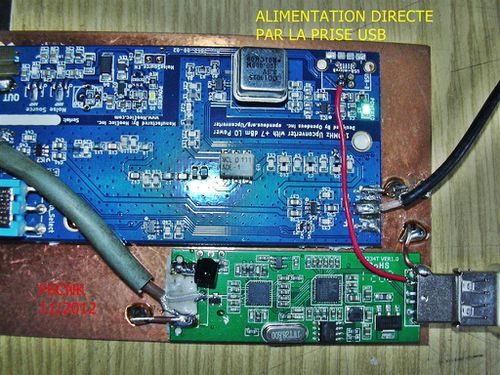

Donc ré-étude de l'implantation et modification du cablage , voir les photos, cela fonctionne

donc avec l'alimentation de la prise USB de la Terratec.





















      Logiciels employés



      A chaque fois, ne pas tenir compte du premier chiffre, il faut oter 100 Mhz !!!!

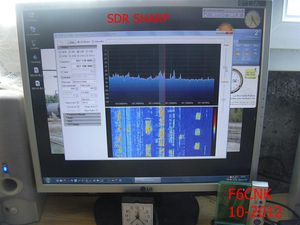

DSCN0388





       Sharp sdr :





2012-10-28 111833










        Sharp SDR K5DEV  , c'est le plus simple à installer !!!  entierement auto !!!







2012-10-28 151021





2012-10-28 151123





       Et un petit dernier  SDR-IJ , en cours de developpement....





2012-10-28 140038







2012-10-28 135935





    Je vais bientôt tester Winrad et HDSDR......



   Conclusions



      La solution SDR Tnt  permet à moindre cout d'avoir une solution compacte

et économique pour tester la réception SDR sur un large spectre de fréquences....



     Disposant d'un Softrock, d'un SDR1000 et d'un Flex1500 ,

cette combinaison de platines se montre très performante

 et j'ai pu la tester lors du contest déca de ce jour....





    73 s de Chris

Commenter cet article

roger 03/11/2012


Bonjour


Le probleme est que les clefs avec tuner E4000 sont de plus en plus difficiles a trouver. On trouve des clefs a tuner R820T pour 8€ en BY. Mais seul le logiciel SDRsharp est compatible avec ce
tuner pour ce que j'ai vu.


 Pour le convertisseur j'ai commencé avec un mixer SBL-1 et un quartz 120 MHz, ça marche très bien, mais il y a de la plave pour optimiser.


Par contre je suis surpris de la frequence de 100 MHz pour le convertisseur décrit, cela translate les bandes basses HF en plein dans le haut de la bande FM.


Le filtrage est il suffisament efficace pour supprimer les stations FM?





73


Roger

jean philippe 15/11/2012


Bonsoir


j ai fait l'acquisition de la clef cynergy et j'essaie d'installer le soft rtl sdr, il se trouve qu'apres son installation, mon PC devient instable, il me faut le relancer et il tente de mettre a
jour la configuration sans succes d'ailleurs, je suis sous VISTA.


Pourriez vous me donner quelques pistes





MErci





jean philippe




jean philippe 17/11/2012


Merci pour votre réponse, je voulais savoir si le problemen ne vient pas de VISTA tout simplement. car mon PC est un portable Fujitsu Siemens Amilo PI 1530 avec double coeur.

olivier 14/05/2013

bonjour tres bien les explication sur le sdr j'ai recu le convertisseur de chez nooelec avec des petites modif a la place de la mini usb il y a une prise type B et oscillateur est de 125 mhz
a part sa sai le meme 73 a tous

F1MIJ 26/09/2013

Bonjour , il existe aussi un autre programme qui permet de transformer notre cle tnt en un super analyseur de spectre tres large bande . Le programme s’appelle “RTLSDR-Scanner” . La version Beta Test du 20/09/2013 fonctionne vraiment tres bien avec les modes » display previous&Fade scans en balyage continu avec update “ sous windows ou linux . Le programme est telechargeable a cette adresse :http://sourceforge.net/projects/rtlsdrscanner/files/2013-09-20/ …. 73′s a tous de F1MIJ
