Préampli Micro original

Publié par F6CNK sur 20 Décembre 2009, 17:13pm

Catégories : #radioamateur

Bonjour,

Le récent concours HF( 19 décembre),  utilisant  des transceivers à tubes,  a mis
en évidence, pour certains, que les seuls transistors utilisés se situaient dans les préamplis
micro !!!!!!

Donc est né ce projet d'utilisation d'un tube pour amplifier le micro.

Le choix du tube s'est porté sur un 5840 qui était disponible dans la région ( merci André!!!)
Cette lampe est  encore utilisée dans certain micros haut de gamme pro ( Sony, en particulier)
car il peut fonctionner sous 48 v (alim phantom).

Voilà le schéma (version 1)  :




L'originalité repose sur l'utilisation d'une haute tension !!!!!  de 12 v , le filament est
alimenté, en continu sous 6v à partir d'un 7806 ( non représenté ici).

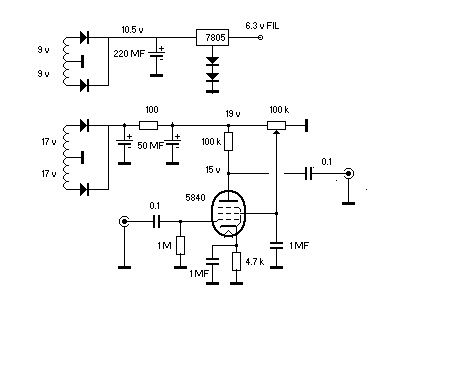

Et voilà la dernière version qui tourne actuellement  à la station :

  Le gain de l'ampli est reglé en faisant varié la tension de la grille écran , un simple
potentiometre suffit vu la faible intensité requise !!!





D'autres versions réalisées sont en 150v et 60 v. L'interet du 12v ou 13.6v est
que cette tension est souvent disponible chez les OM.

Le schéma est en cours d'évolution mais les premiers essais sont concluants.

L'entrée est à haute impédance , la sortie également...

Quelques photos de la maquette :

DSCN3216





DSCN3214

DSCN3217



Taille du tube comparé à une prise micro 8 broches standard




DSCN3218



Petit tube crayon, mais grande boite!!!! avec une astuce d'emballage.

Remerciements : F6HSB , F1APJ, F1JGC, F5DQH pour leur aide précieuse.








Commenter cet article

Antonio 04/05/2013 13:01

Hello, sorry that I write in english but my french is really bad:) I am very interested in the 12V micpreamp circuit. I have a couple of questions, hope you don´t mind to answer them. Is the pream an unbalanced in and out? Where are the input and the output of the circuit? Capacitors are 32v rated or must be higher? would it be possible to chanche the valve for an ECC83? Thanks and greetings
