National NC109

Publié par F6CNK sur 10 Octobre 2005, 22:00pm

Catégories : #radiotrans








Bien sur, il ne s'agit pas d'un poste militaire mais plutot d'un recepteur grand public pour amateur .

D'origine américaine , il était un des must des années 1960.

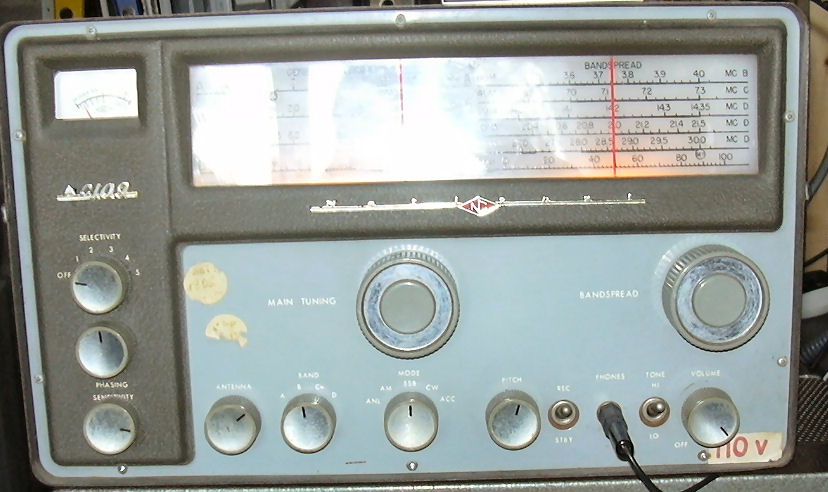

D'une esthetique tres particulière et remarquable , il dispose de deux cadrans :
       celui de gauche est  le cadran principal , celui de droite permet d'etaler la bande .

Tres stable , même à froid , il est agréable à ecouter en AM et BLU .
Le seul inconvenient est son alimentation en 110 v , il nécessite donc un transfo 220/110 v.

Pour info , le s-metre ne fonctionne qu'en AM !!!!

DOCUMENTATION ET SCHEMA DISPONIBLE SUR :
http://bama.edebris.com/manuals/national/nc109/
fabrication: United States 1957-1960 Voltages: 105-130 VAC 50-60 Hz
Couverture:540 - 40000 kHz
Modes: AM/CW/SSB
Circuit: Single Conversion Superheterodyne. 11 Tubes. dimensions : 428x254x276mm 14.5 kg
Circuits : 6BA6 RF Amp, 6BE6 Mixer, 6BA6 1st IF Amp, 6BA6 2nd IF Amp, 6AL5 Detector/AGC/NL, 6BE6 Detector/BFO, 12AT7 AF/S-Meter, 6AQ5 Output, 6C4 HF Oscillator, 5Y3GT Rectifier and 0B2 Voltage Regulator. detecteur de produit SSB.



A plus
Chris F6CNK
