micros

Publié par F6CNK sur 9 Avril 2007, 15:00pm

Catégories : #radioamateur

Bonjour,

Depuis quelques mois , je me consacre à des essais de micros et de préamplis.
Deux maquettes ont été réalisées avec un micro Behringer et une pastille dynamique
issue d'un micro Yaesu .

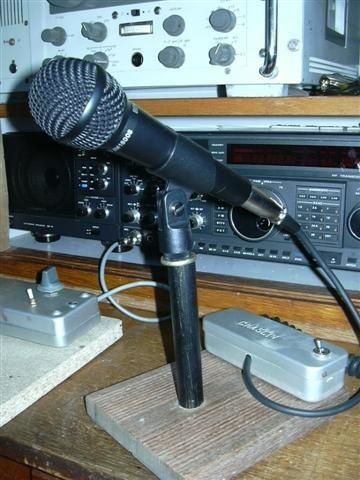

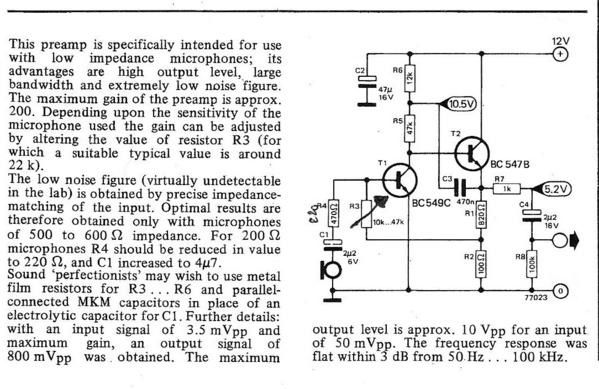

Le micro Behringer est associé avec un préampli dont le schéma vient d'un article publié
dans un elektor ancien  :




































Le boitier provient d'une boite médicale en alu, le pied et le support en Ipé sont du bricolage
maison !!!!!!   le montage est alimenté par une pile 9 volts .
  L'interrupteur  met le montage sous tension et actionne le PTT .

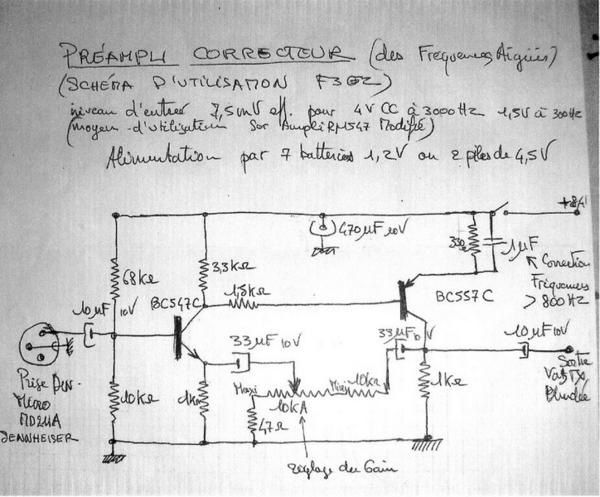

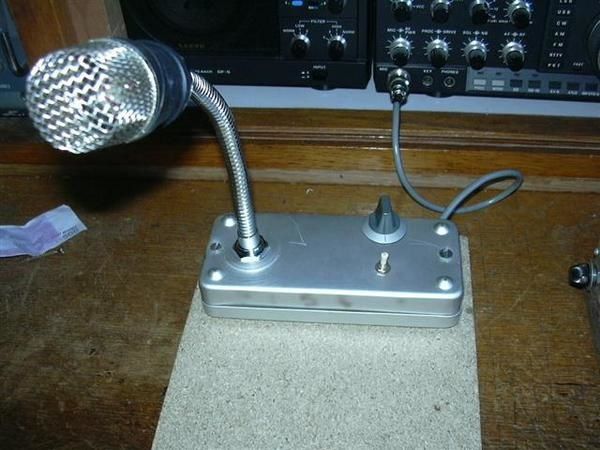

Le deuxieme montage avec la pastille Yaesu utilise un préampli dont le schéma m'a été
communiqué par Guy F3GZ .





















































 L'electronique et le micro sont adaptés !!!! sur de l'existant .

















































  Sur l'air les 2 micros se sont bien comportés , le proto F3GZ s'adapte tres bien au materiel
militaire car sa tension de sortie approche les 3 volts .

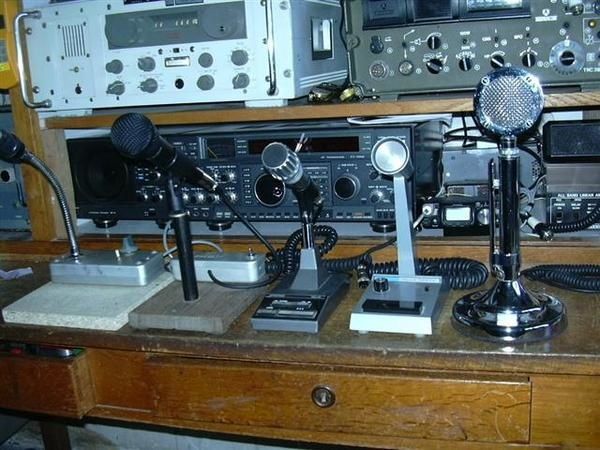

  Quelques micros en service à la station F6CNK :

















Commenter cet article

F6DVD 15/11/2008 22:34

BONJOUR CHRISTOPHE TRES BEAU SITE JE VOUS ENVERRAI DES PHOTOS DE LA STATION 73 AMITIE F6DVDS

joel 31/10/2007 09:47

Bonjour je voudrai savoir pour le tr bc557c c'est bien l'emeteur qui est au plus de l'alim?mercijoel
