Recepteur Home made

Publié par F6CNK sur 15 Décembre 2006, 20:33pm

Catégories : #radiotrans

Bon,jour,
Mon voisin et ami F6ESM m'a confié ce recepteur de fabrication OM (F3DJ).

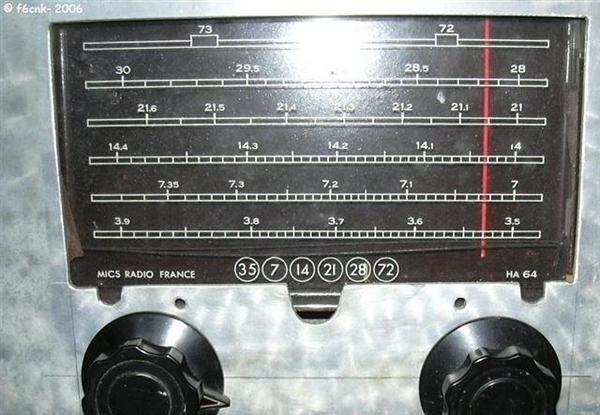

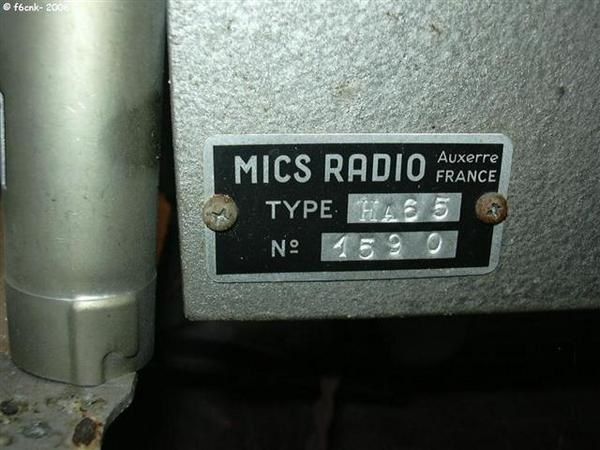

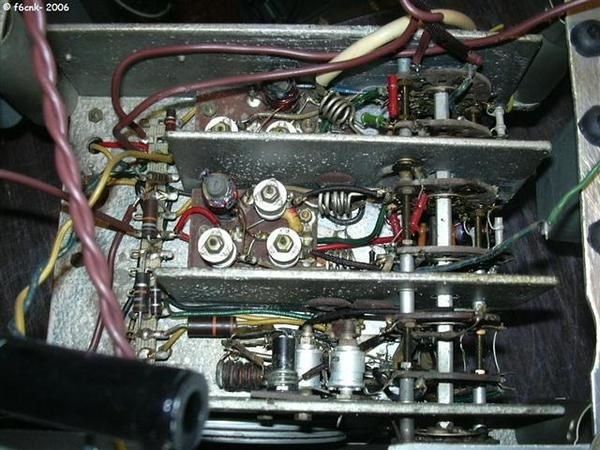

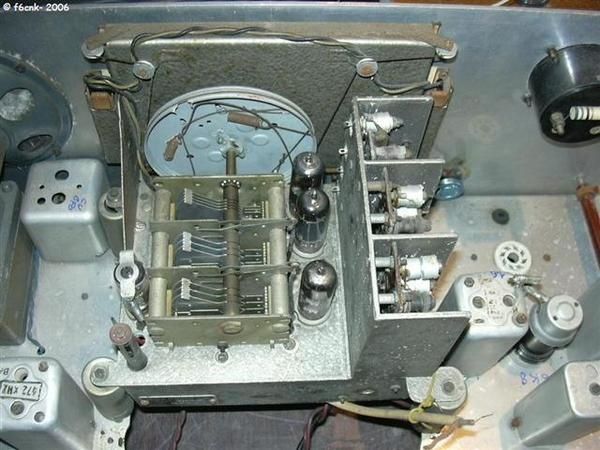

A partir d'un bloc du commerce sortant sur 1600 Khz , ce recepteur  a été fabriqué entierement par l'OM. Quelques observations montrent que le 1er bloc HF a été changé pour un HA65 de MIcs RADIO.
Celui ci est plus petit en taille et comporte des tubes plus récents que le reste du recepteur :

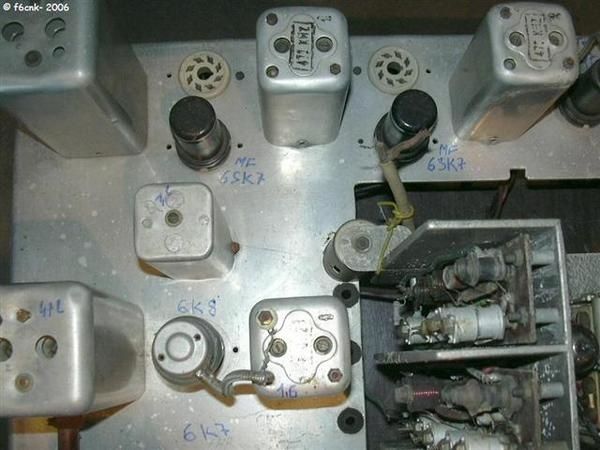

EF80 EF85 et 6BE6 (?) , alors que les autres sont de type 6K7 6SK7.......6V6  .

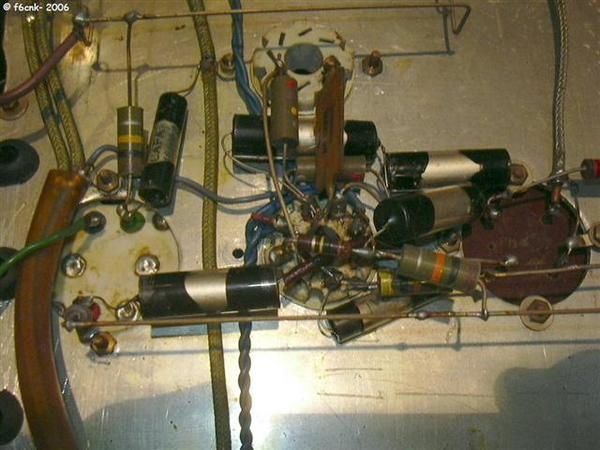

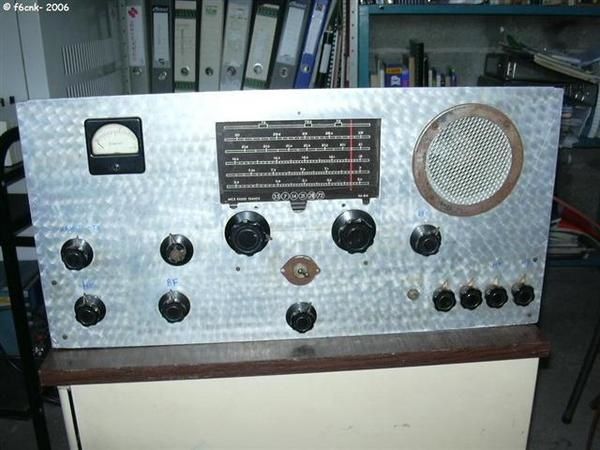

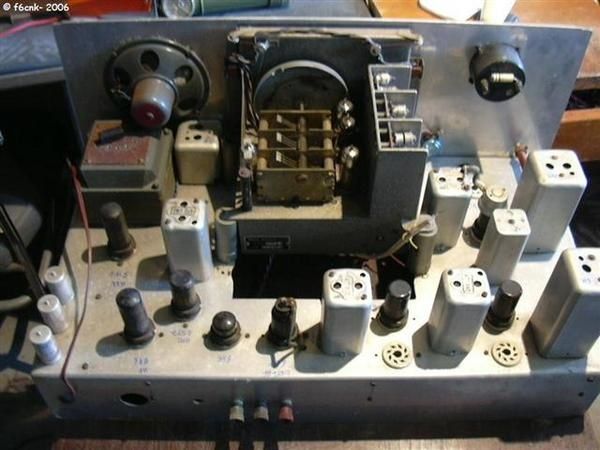

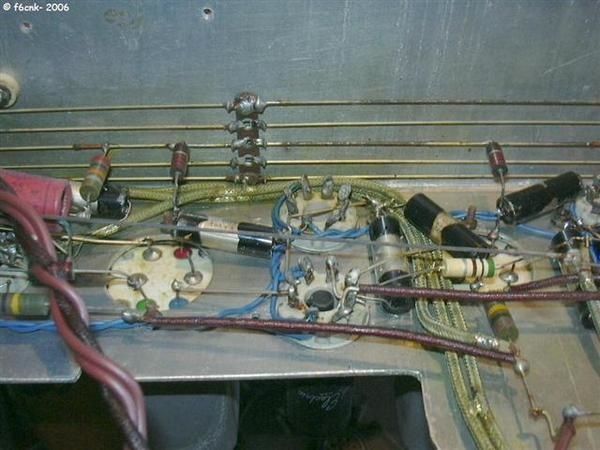

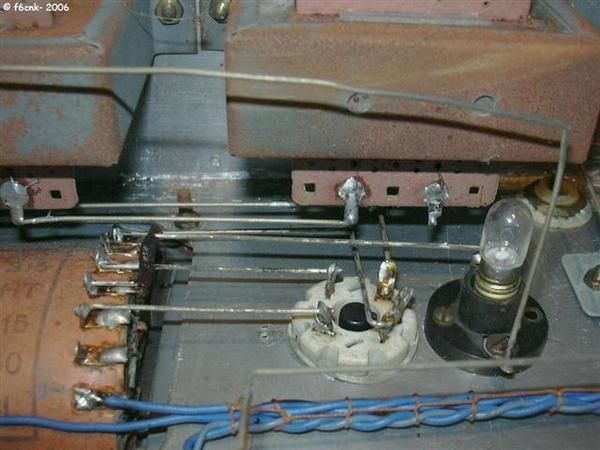

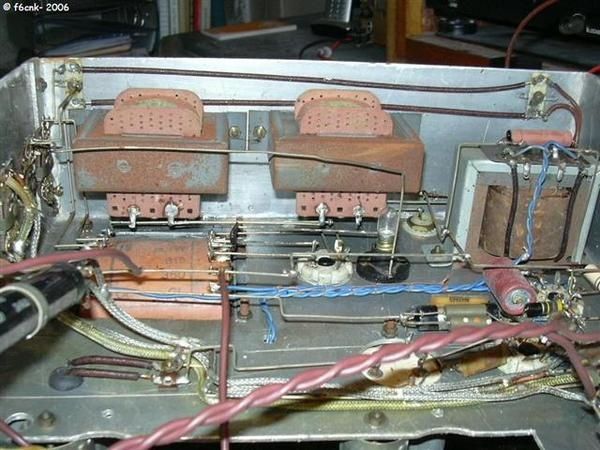

Voilà quelques photos avant restoration.....
Si vous avez une idée du schéma suivi par l' OM , je suis preneur ..









































































































































































































































































































































































      Merci de votre aide.

   73 s de Chris F6CNK






























Commenter cet article

Olivier+PALIX 29/04/2009 19:29

Ce recepteur a un 2ème chgt de fréquence 1600/472 khz,avec ou sans cristal.En remontant de la BF,puis de la MF 472 (avec une hétérodyne) cela doit etre assez simple de reperer cet étage.Vous pouvez tester le HA64 en sortant la MF  1600KHZ sur un coax et en l'injectant dans un récepteur calé sur 1600 khz.Si le HA64 fonctionne  ainsi que la BF et la 2ème MF (472) et si il n'y a pas de reception c'est l'étage changeur qui est en cause.Je pense que parmi les OM il doit y en avoir un qui a le shéma du HA64.73Olivier

ROGER/F5VZ 15/04/2008 11:37

Bravo pour le Blog, du beau matos...Comment avez-vous fait pour les inscriptions blanches sur l'Hammarlund.73 JP/F5VZ
