ART13 F5DQH

Publié par F6CNK sur 14 Février 2006, 22:33pm

Catégories : #radiotrans

Bonjour à tous et à toutes
Aujourd'hui un bel ancetre : ART13 , heureux propriétaire F5DQH.



- l'émetteur art 13 de collins, de type T - 47, était destiné à assurer le trafic radio en ondes moyennes et courtes à bord d'avions ou d'hydravions de gros et moyen tonnage.
- ondes courtes de 2 a 18 mhz
- ondes moyennes de 200 a 1500khz
- type d'emissions A1-A2-A3.
- puissance 100 watts porteuse
- microphone dynamique ou charbon
- poids 32 kg
- le changement de fréquences est realisé par une commande automatique à dispositifs mécaniques commandés électriquement.
(autotune system). La précision du réglage est la stabilité sont trés grandes.

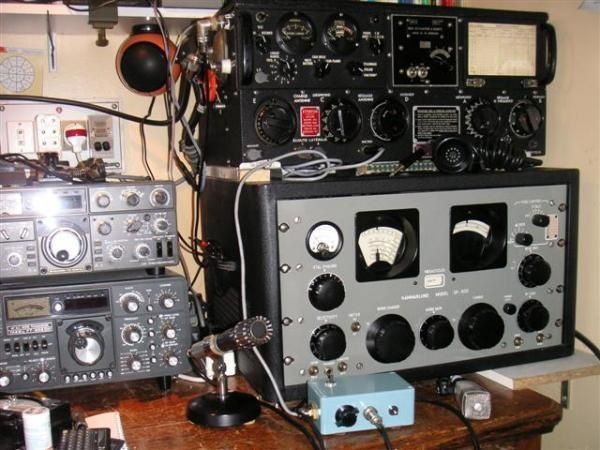

A la station de F5DQH , un ART13 posé sur un SP600 , le tout étant utilisé lors des qso en AM tous les matins sur la bande 8O metres.

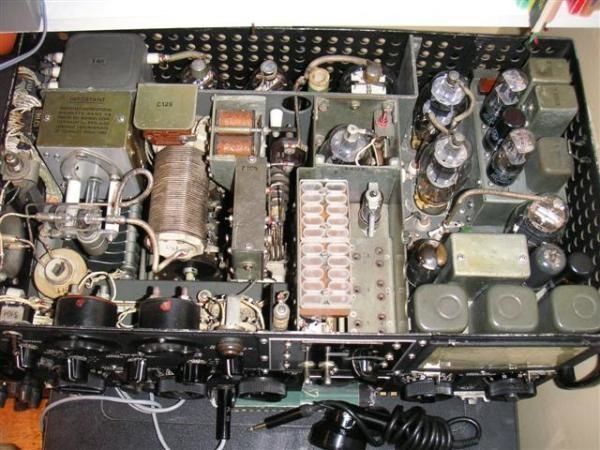

L'interieur de l'ART13 , admirez le travail , c'est du COLLINS !!!!!

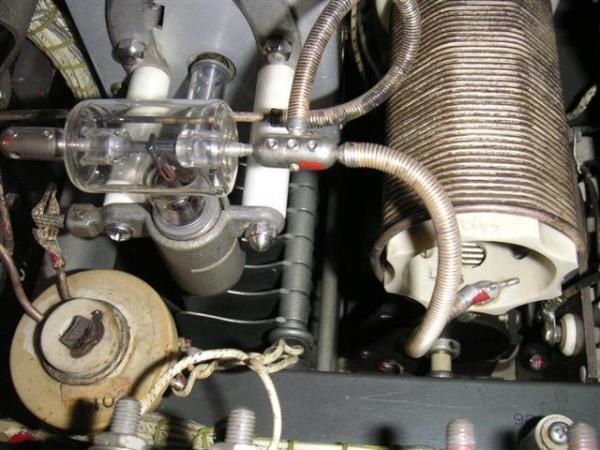

Le superbe relais d'antenne sous verre.

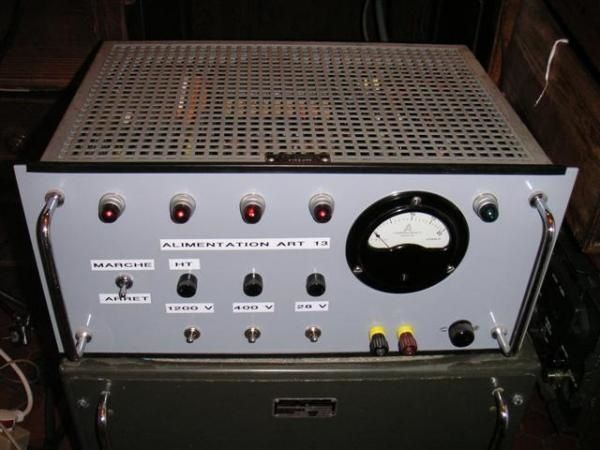

Et pour finir voila la superbe alimentation secteur , rélisée d'apres un schema de F6BIR, Belle réalisation personnelle de Michel F5DQH, que je remercie d'avoir participé à ce blog.

Chris F6CNK
