TRVM 10 (interieur)

Publié par F6CNK sur 1 Février 2006, 22:14pm

Catégories : #radiotrans








Bonjour, manipuler le TRVM 10 n'est jamais facile , mais pour vous j'ai enlevé le capot et pris quelques fotos.

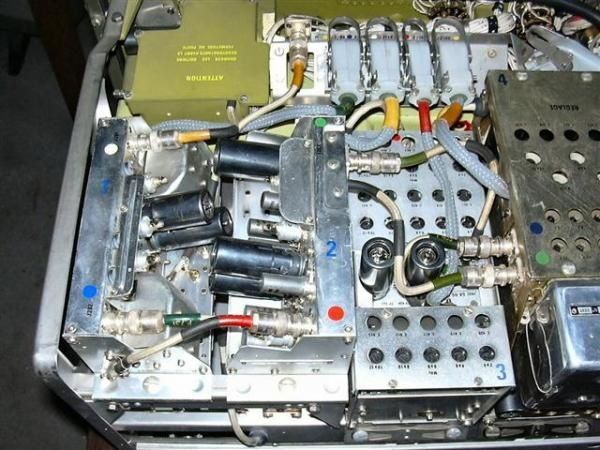

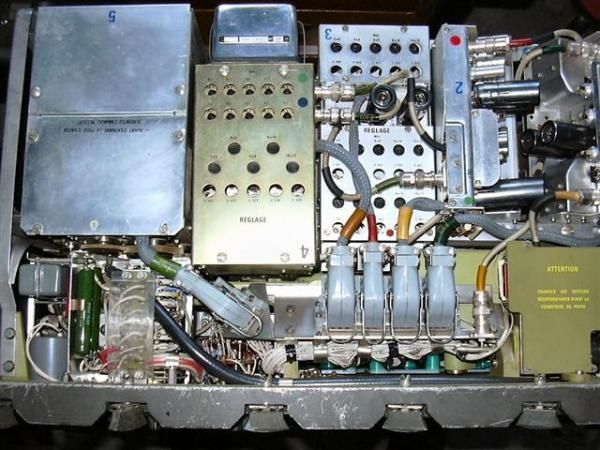

C'est une vue du dessus de l'appareil , capot enlevé. Rien n'a été négligé dans la construction : c'est du sérieux et du solide ......voir les 4 connecteurs enfichables en ligne.

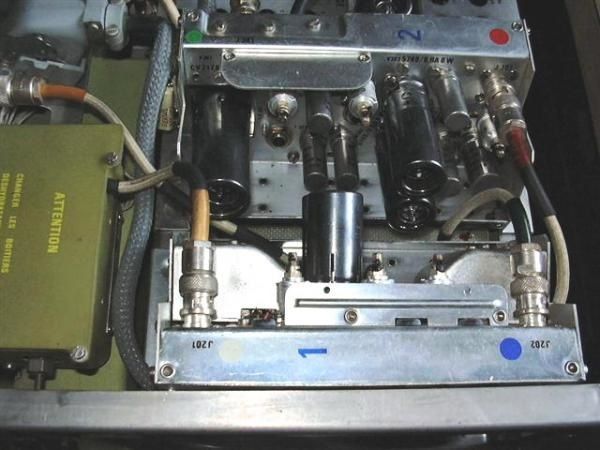

Chaque module est blindé

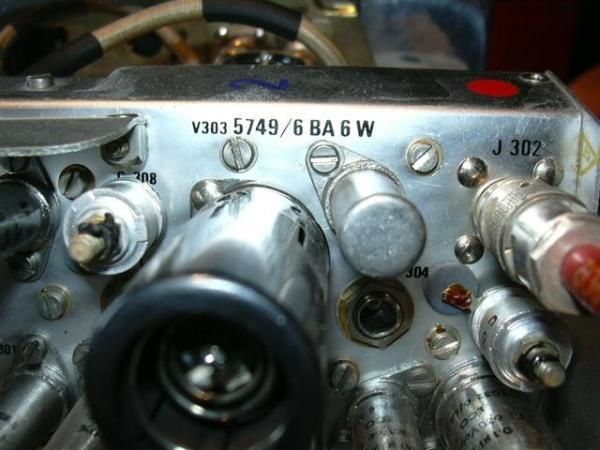

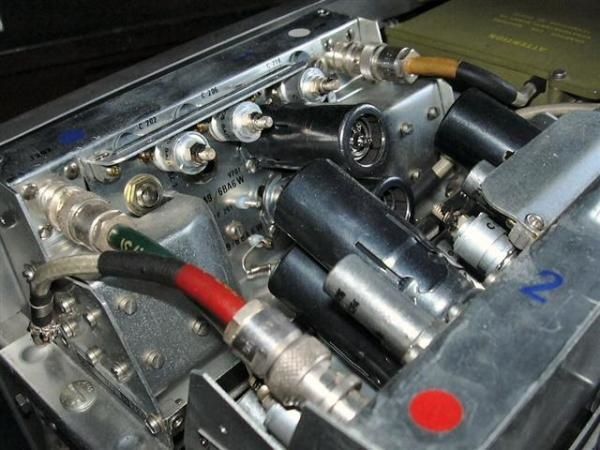

Vue de quelques lampes , toutes avec blindages , toutes les liaisons en BNC pour démontage eventuel des modules sans dessouder.

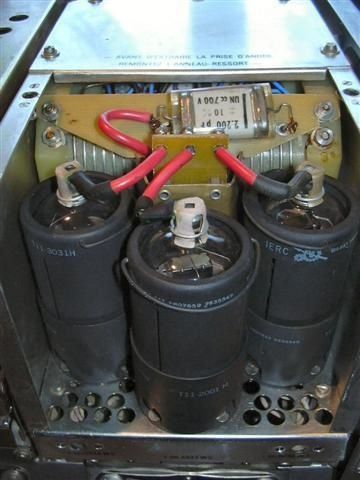

L'ampli final de l'emetteur  , 3 lampes ( équivalent 6146 )  type 5933WS  pour sortir 100 watts.







































 Le TRVM10 utilise 23 tubes :
3 X 5933WS
2 X 7320
1 X 5686
4 X 12AT7WA
6 X 6BA6WA
1 X CV2128
3 X 6AH6WA
2 X 12AU7WA
1 X 12AX7WA

Si vous avez certains de ces tubes , je suis preneur
@+

Chris







Commenter cet article

GEORGEL 02/11/2013 22:48

Bonjour,
Réalisant un site sur les matériels analogique de l'Arme des Transmissions, la partie radio étant encore peu développée, pourriez vous m'autoriser à utiliser certaines photos de cet article ?Avec mes remerciements anticipés.
Sincères 73.
André Georgel
www.materiels-trans.fr

Daniel 10/02/2009 10:52

ça fait un bail.... utilisation du  c9 et du trvm10  entre 69 et 73 (eh oui... ) au 18eme Rgt de Dragon de Mourmelon le Grand...  Tres beau site . Merci du partage DanielB

f6bhi 06/11/2006 22:25

bonjour,en réception , sur mon trvm10b, j'ai un qrm entre 3 et 6 Mhz (cela faisait penser à du qrn, en vain, j'ai pensé à des soucis d'alim, j'ai changé mais le pb est toujours là. le tx est ok, mais en réception il vaut mieux mettre le gain hf le plus bas et jouer sur le gain bfavez vous des idées ?mercifrancis f6bhi

F8LNR 22/02/2006 19:59

Le TRVM10 super...materiel que j'ai eu entre les mains apres l'ANGRC9.
Souvenirs...souvenirs..
J'ai oublié le site de notre Radio Club F5KOW.


F6CNK 22/02/2006 22:57

Merci de vos commentaires. Il me semble que nous avons le même parcours!!!angrc9 et trvm10.
